明銳公司常用遠程顯示控制器的校正方法
時間: 2020-12-22 來源: 鄭州市明銳電子科技有限公司

明銳公司常用遠程顯示控制器的校正方法

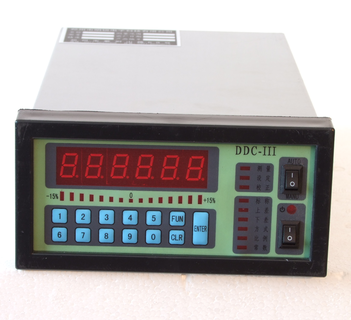

第一款:測徑儀配套DDC-3:


顯示控制單元出廠時已經校正準確,一般情況下不需校正,但如果把測量頭裝在冷卻水槽前面時,由于電線、電纜、管材處于熱 態,比冷卻后的值要大,因此需要把熱態值乘以一個系數顯示出來。

  校正過程: 把一個已知外徑的標準棒或電線、電纜、管材置于導輪上,儀器工作在“測量” 狀態,待儀器顯示穩定后,先按下“FUN”鍵不松開,  再按“ENTER”鍵,同時松開兩個 鍵,這時“校正”指示燈亮,用數字鍵輸入標準外徑, 最后按“ENTER”鍵,待顯示倒計數到0,校正結束。

此校正方法只對顯示控制單元有效。

第二款激光測徑儀DDC-5遠程顯示器(雙軸)校正方法:


SET鍵進入參數設置


Cd15:     校正進入口令字輸入。

輸入277802進行單向測徑儀或雙向測徑儀x軸靜態校正;

輸入277803進行單向測徑儀或雙向測徑儀x軸動態校正;

              輸入277804進行y軸靜態校正;

輸入277805進行y軸動態校正。

Cd16:     單向測徑儀或雙向測徑儀X軸靜態校正標準值輸入

Cd17:     單向測徑儀或雙向測徑儀X軸動態校正標準值輸入

Cd18:     Y軸靜態校正標準值輸入

Cd19:     Y軸動態校正標準值輸入

第三款DDC-5遠程顯示器(單軸)校準:

SET鍵進入參數設置

Cd12:     校正進入口令字輸入。

輸入277802進行單向測徑儀或雙向測徑儀x軸靜態校正;

輸入277803進行單向測徑儀或雙向測徑儀x軸動態校正;

              輸入277804進行y軸靜態校正;

輸入277805進行y軸動態校正。

Cd13:     單向測徑儀或雙向測徑儀X軸靜態校正標準值輸入

Cd14:     單向測徑儀或雙向測徑儀X軸動態校正標準值輸入

第四款 DDC-6遠程顯示器(測軸測跳動)校準


SET”參數設置:參數設置時指示燈亮

F9:校正進入口令字輸入,輸入277802進行低點校正;輸入277803進行高點校正

F10:  校正標準值輸入,單位:毫米

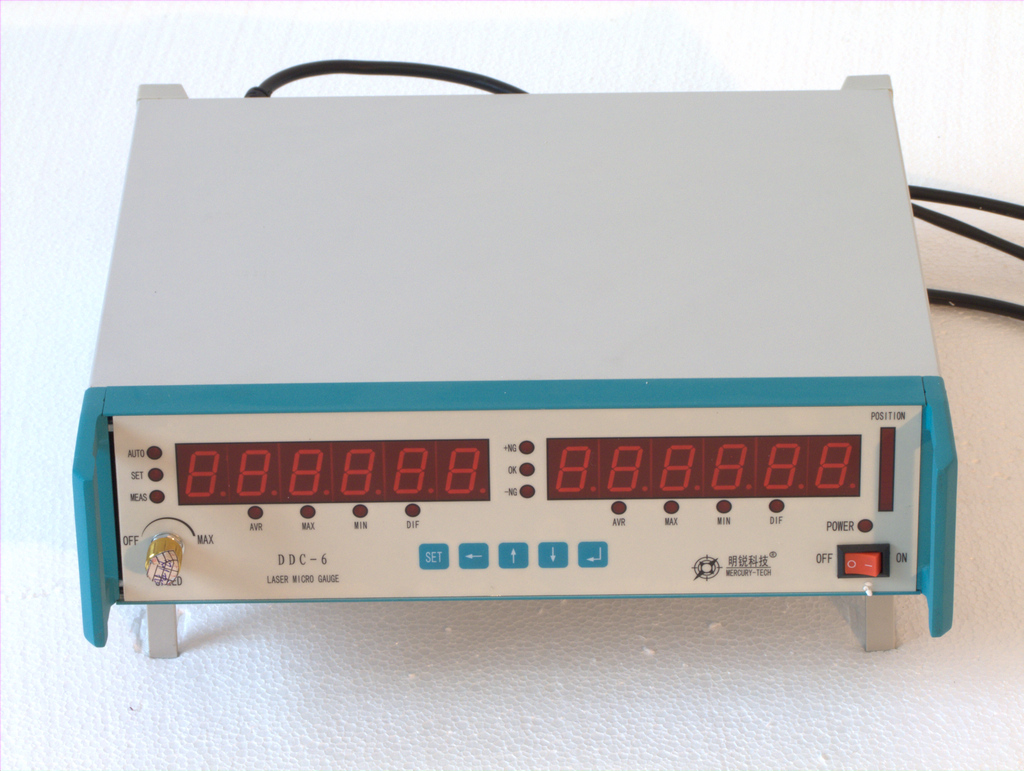

第五款DDC-6遠程顯示器普通單軸校準:

SET”參數設置:參數設置時指示燈亮

Cd13:   校正進入口令字輸入。

輸入277802進行單向測徑儀或雙向測徑儀x軸靜態校正;

輸入277803進行單向測徑儀或雙向測徑儀x軸動態校正;

        輸入277804進行y軸靜態校正;

輸入277805進行y軸動態校正。

Cd14:   單向測徑儀或雙向測徑儀X軸靜態校正標準值輸入。

Cd15    單向測徑儀或雙向測徑儀X軸動態校正標準值輸入。

Cd16:   Y軸靜態校正標準值輸入。

Cd17:   Y軸動態校正標準值輸入。

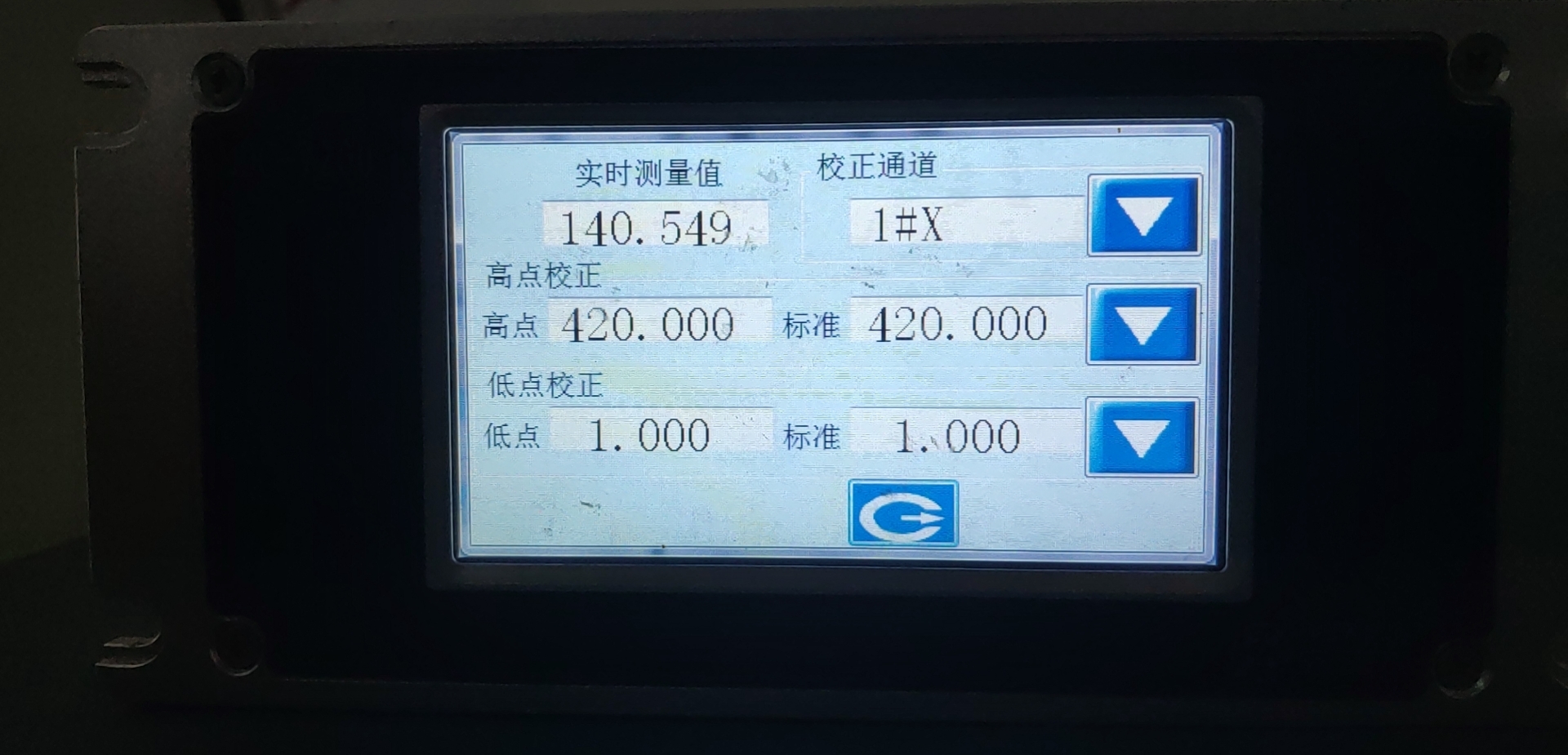

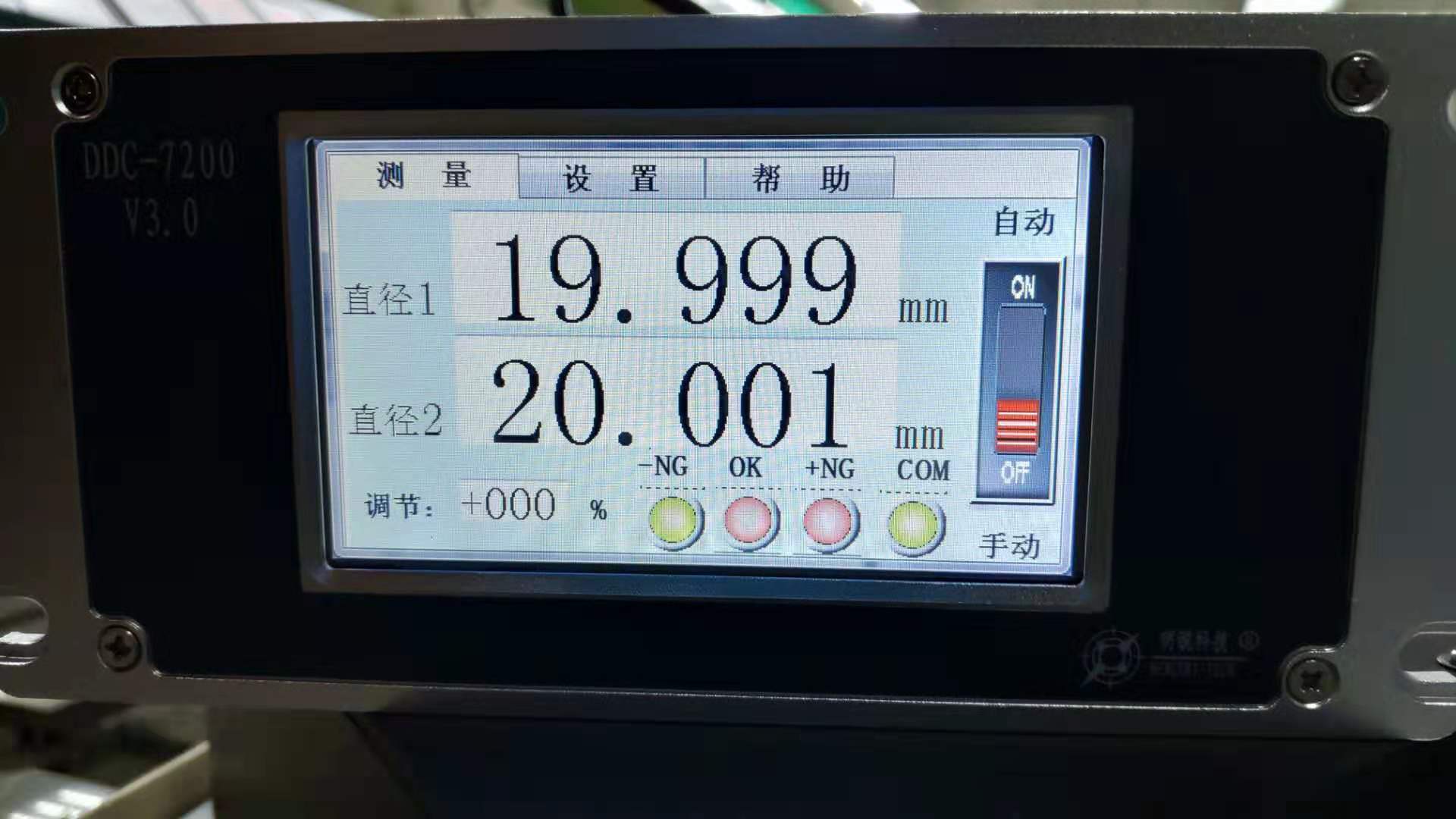

第六款DDC-7200V(7202)觸摸屏顯示器校正方法:



進入設置--高級--密碼2575---向下箭頭到校正設置


分別點擊高點和低點的向下箭頭出現實時顯示值

然后分別在高點和低點的標準框內輸入標準值;

點擊確定鍵,保存退出。
