CCDD-30L履帶式計米器

CCDD-30L履帶式計米器

一.簡介:

履帶式計米器使用同步帶輪和防抖動技術，加大接觸面積，實現防滑、防抖動，使測量精度提高。

防打滑抗抖動高精度

適用于任何截面形狀的線纜計長(包括鋼芯鋁絞線)

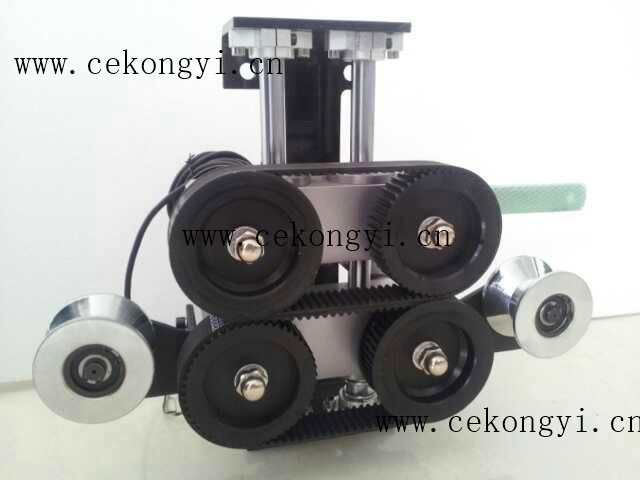

圖1: 履帶式計米器測量頭 (型號:CCDD-30L) 局部圖

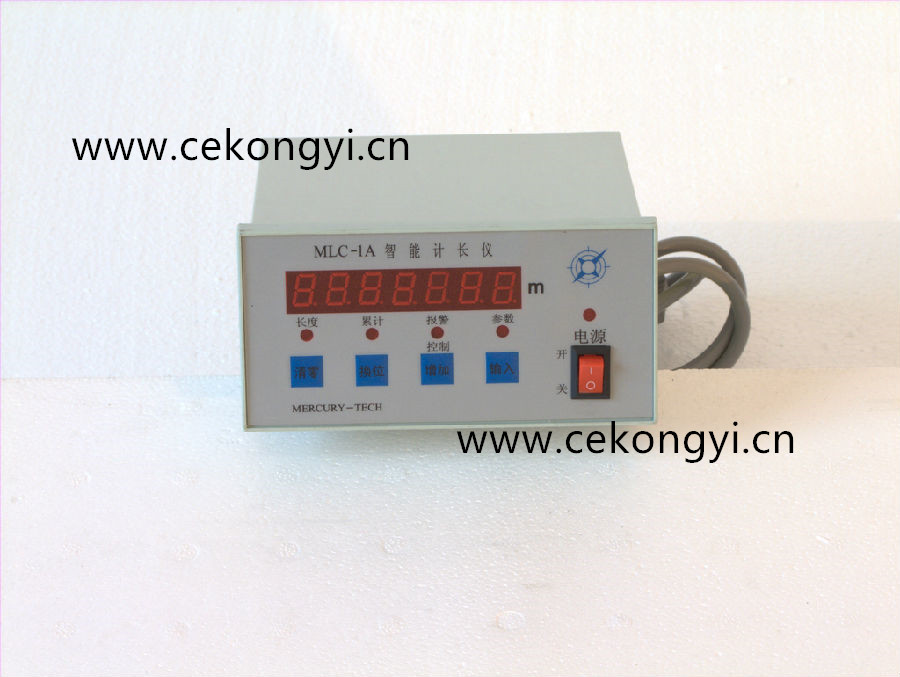

配MLC-1A智能計長顯示器：

1.掉電后數據保護

不論是正常關電還是突然掉電，計長裝置都能自動地把數據保護起來并長期保存，上電后顯示原數值。掉電保護芯片不需電池，不需要維護。

2.多項預置功能　　

預置長度：

用面板上鍵盤輸入長度(單位：米)，當計長裝置計到此長度時，會輸出控制信號。

預置提前量：

用面板上鍵盤輸入提前量(單位：米)，當計長裝置計到“預置長度—預置提前量”時，會輸出提示信號，通知操作者將要到預置長度，請做好準備。

預置控制信號輸出時間

3.計米系數可調（可校準測量精度）

可根據計米輪的大小變化及不同線徑、不同材料的打滑系數，來設定計米系數，從而提高計米精度。

4.可采用多種傳感器

本裝置可用光電開關或電磁接近開關等作為測量傳感器。傳感器輸出的電脈沖數與長度成正比，此電脈沖送入儀器經累計、運算得到長度。累計長度達到設定值時輸出報警和控制信號。

二.技術參數：

可計長度： 0～99999.99m

累計長度： 0～9999999m

精度：0.1%

工作電壓： 220VAC

功      耗： <10W

外形尺寸：

MLC-1A顯示器外形尺寸：160mm×80mm×170mm；

（顯示器一般安裝在控制柜上，控制柜面板開孔尺寸為152mm×76mm）。

測量頭350mm×300m×150mm

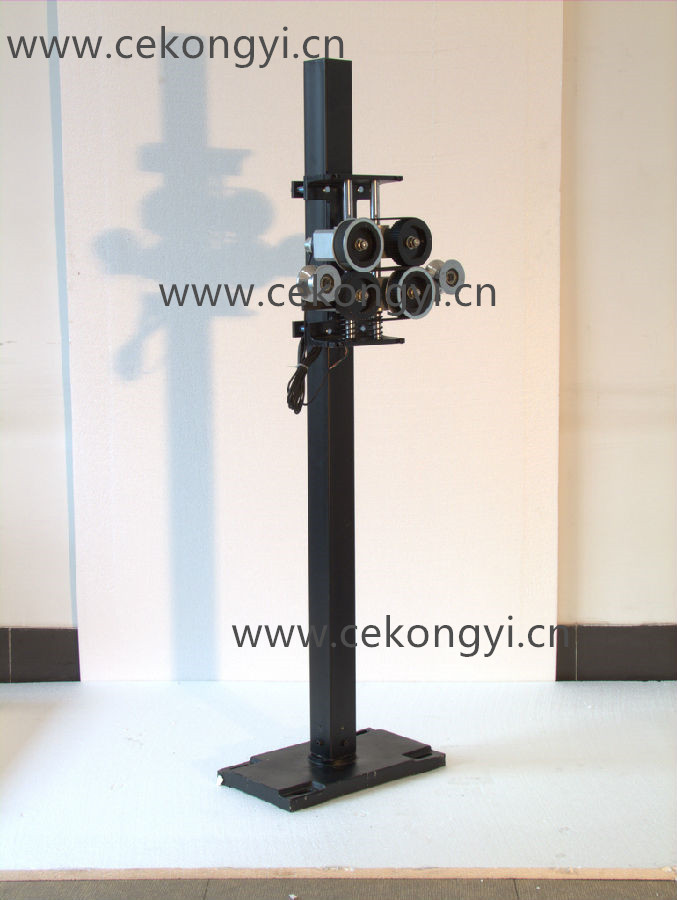

支架調整高度 200mm---1450mm
